测试单位：佰利乐

测试时间：2020.01.04

一、概述

测试目的：检验无线传输设备海上的传输距离

测试设备：无线传输设备1套、网络摄像机4台、网路交换机1台

测试方式：船载，检验视频传输流畅度

佰利乐测试时间：2020.01.04 10:00 ~ 2020.01.04 16:00，连续测试

佰利乐主要测试点：离接收端10km、15km、20km、25km、30km

二、测试设备安装

安装简述：

佰利乐船上的发送端安装在船顶2.5米的灯架上，船体是双层的，所以总高度不低于6m;摄像机安装在第二层的围栏上;岸上接收端站安装在一栋四层建筑的房顶，固定在一根稳定的竹杠上，站点经纬度为：19°N 109°E。

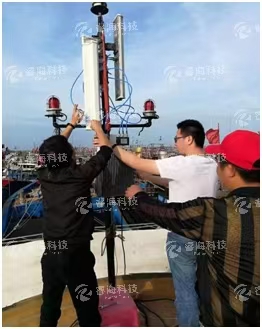

船载无线设备安装图(1)

船载摄像机安装图(2)

岸上无线设备安装图(3)

三、站点记录分析

佰利乐行驶数据记录表格：此次天线安装无专门的支架，都启用临时的杆作为支架，因为船只返程过程中天线的正对性比前往过程中天线正对性更高，所以传输装置的带宽明显不同，前往过程中的带宽在等距离测试的时候出现带宽骤降的情况，和最大带宽也有所不同，而在船只返程的过程中，由于天线的正对性良好，所以无线传输装置的带宽变化，因此只要调整好天线的角度问题就可以避免这样的情况发生。

当船行驶20km至25km处有略微卡顿和视频无法正常观看，根据实际情况在25km后打算返航，当到达25km处后船只掉头后几分钟，视频连接成功并可观测。于是再继续远距离观测，直至32km的距离行驶，25km至32km之间视频一直无法显示，船只行驶到17.07海里，船只掉头后，等船体摆正后，如图4中显示屏所示，表示与岸上天线连接成功了，延时低于10ms，此时的带宽已经小于10M了，在达到预定30km的距离后，如图5是回来岸上接收端截图视频界面，根据时间对比，当时的船只位置在32km左右。并超出预定距离后，选择返航。

图(4)

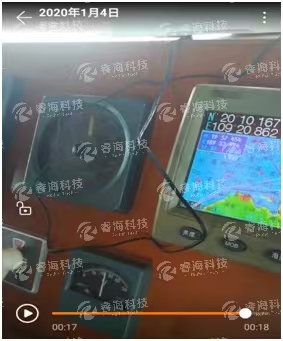

图(5)

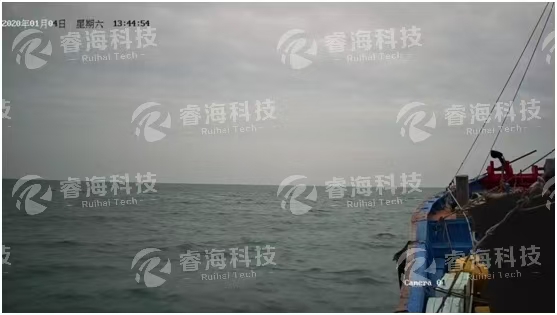

图6

四、不足和改进

(1)不足

佰利乐这次测试的目标是30km以上的距离视频能否正常回传，在我的方案预计中是达到30km以上，如果视频能实时传输，船只继续往外行驶，直至岸上不能观看视频为止再返航。然而实际中，首先是天线的安装位置是船头方向与岸上天线的正对性更高，才能在23km前面以后船头对准岸上才能实现实现视频回传。

航线过于笔直，在预想中是模拟海上浮标应用，没能体现360°全方位监视。

(2)改进

针对天线的正对性问题：三块天线安装在海上移动目标上时，需要与岸上保持时刻通信，最好是有固定的三等分固定挂载设置天线，这样能避免随机安装三块天线时出现方向不等分的情况，让衔接处有空隙而导致发射角度不能360°全方位发送，从而影响传输的距离。

针对视频观看界面：视频展示界面应该有专门的软件配套，而不是通过摄像机的IP地址利用页面打开观看，这样子不方便对视频的处理和观看。

航行可以行蛇行路线，往返能检验装置是否能360°全方位稳定传输。

五、总结

(1)此次无线视频实时传输的测试，都是在海况良好、天气晴朗的前提环境下进行测试的，模拟海上浮标应用，外接三个摄像头，覆盖半径约为23km，测试的结果是无线视频实时传输的测试距离可以达到32km左右，视频画面效果清晰流畅，

(2)在船只往外行驶过程中，因为船上安装天线的面向角度与岸上天线的面向不能正对性低，致使带宽骤减，信号值不稳定，从而导致传输距离大大缩减;

(3)整套仪器安装便易、隐蔽性良好、功耗低、体积小、传输距离长和传输情况稳定等优点。

佰利乐(4)设备可适用与岸上与岛屿、岛屿与岛屿之间的视频实时监控，还可以用于近岸的海洋牧场等项目。

(5)无线设备能够传输一切 ip/tcp协议的数据，通过在现在的连接基础上岸上端接入互联网，船上端再接一个路由器，就可以实现包括文字、图片、语音等等传输。
